Dlaczego pozycja neutralna rozdzielacza nie zawsze zatrzymuje przepływ oleju w układzie

Dlaczego pozycja neutralna rozdzielacza nie zawsze zatrzymuje przepływ oleju w układzie

W zakładzie przemysłowym operator ciężkiej maszyny stacjonarnej przestawia dźwignię w pozycję środkową. Oczekuje natychmiastowego zatrzymania ruchu mechanizmu wykonawczego oraz całkowitego ustania przepływu. Mimo to główna pompa hydrauliczna nadal tłoczy gęsty olej. Ciecz nieprzerwanie krąży w skomplikowanym układzie rurociągów i utrzymuje maszynę w pełnej gotowości do kolejnego cyklu pracy. Taka sytuacja nie stanowi awarii, lecz wynika bezpośrednio z wewnętrznej konstrukcji elementu sterującego. Typ wybranej pozycji środkowej decyduje o tym, jak zachowa się cały system po zwolnieniu nacisku na dźwignię. Prawidłowe odczytanie tego mechanizmu pozwala służbom utrzymania ruchu uniknąć problemów z przedwczesnym zużyciem podzespołów i niepotrzebnym przegrzewaniem cieczy roboczej w wymagających środowiskach produkcyjnych.

Jak układy kanałów sterują przepływem oleju?

Aby zrozumieć proces precyzyjnego sterowania maszyną, należy dokładnie przeanalizować wnętrze elementu kierującego strumieniem. Właściwa zasada działania rozdzielacza hydraulicznego opiera się na mechanicznym przesuwaniu suwaka wewnątrz masywnego, żeliwnego korpusu. Ten ruchomy, precyzyjnie obrobiony stalowy rdzeń posiada specjalne podtoczenia i pierścienie uszczelniające. Suwak fizycznie łączy lub rozłącza cztery główne porty przyłączeniowe, tworząc tymczasowe ścieżki przepływu. Port P przyjmuje olej tłoczony pod wysokim ciśnieniem prosto z agregatu pompowego. Port T odpowiada za bezpieczny i swobodny powrót cieczy do głównego zbiornika. Z kolei porty A i B łączą cały komponent bezpośrednio z komorami roboczymi odbiornika, czyli na przykład obustronnego siłownika lub silnika wolnoobrotowego.

W trakcie normalnego cyklu pracy układ płynnie przechodzi przez trzy podstawowe stany. W fazie zasilania suwak całkowicie blokuje bezpośrednie przejście do zbiornika. Kieruje on główny strumień cieczy z portu P do portu A, wymuszając wysuw ciężkiego tłoczyska. W tym samym ułamku sekundy otwiera się bezpieczna droga powrotna dla medium wypieranego z układu. Olej zgromadzony w drugiej komorze siłownika trafia do portu B, a stamtąd bez oporów spływa kanałem T. Przesunięcie dźwigni w przeciwnym kierunku po prostu mechanicznie odwraca te ścieżki. Trzecim, niezwykle istotnym stanem jest pozycja neutralna, w której suwak wraca na środek dzięki wbudowanym pakietom sprężyn centrujących.

Wpływ pozycji środkowej na zachowanie maszyn

Położenie neutralne nie zawsze oznacza zablokowanie ciśnienia w całym układzie. Zachowanie cieczy zależy od typu zastosowanego rdzenia suwakowego. W wariancie z otwartym środkiem port zasilający łączy się wewnątrz korpusu bezpośrednio z portem spływowym. Główna pompa przetłacza cały wydatek oleju z powrotem do zbiornika bez budowania wysokiego ciśnienia roboczego. Takie rozwiązanie skutecznie odciąża układ napędowy w krótkich przerwach między cyklami produkcyjnymi. Wersja z zamkniętym środkiem fizycznie uszczelnia wszystkie cztery porty. Ciśnienie w rurociągach zasilających utrzymuje się na stałym, wysokim poziomie. Wymaga to jednak zastosowania zaworu przelewowego lub pompy o zmiennej wydajności, która automatycznie zredukuje tłoczenie. W przemyśle wykorzystuje się również pozycję pływająca, która łączy oba porty robocze ze spływem. Pozwala to na swobodne przemieszczanie się siłownika pod wpływem sił zewnętrznych, co ułatwia opuszczanie ciężkiego osprzętu bez obciążania hydrauliki.

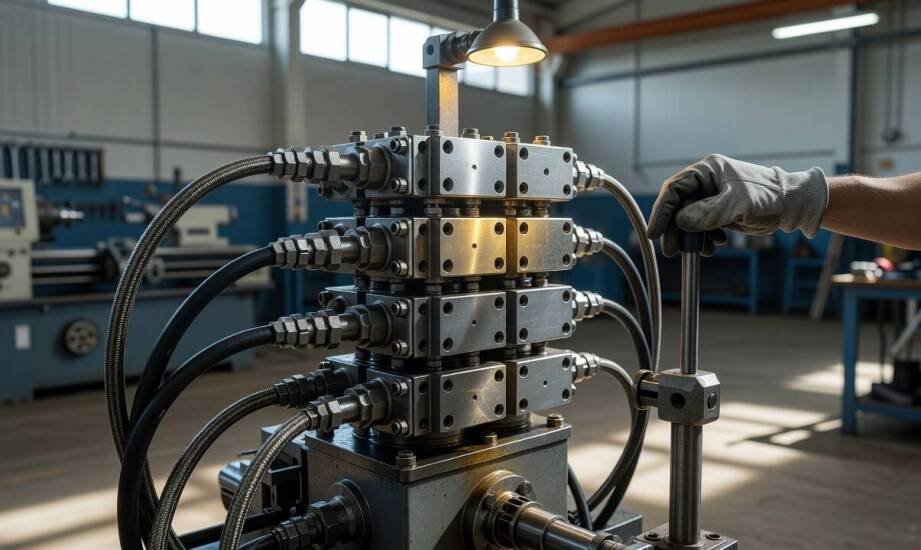

Architektura przepływu zależy w dużej mierze od fizycznej budowy samych podzespołów. W rozbudowanych maszynach stacjonarnych powszechnie montuje się wersje monoblokowe oraz sekcyjne. Modele monoblokowe składają się z jednej litej bryły odlewu, w której wydrążono wspólne, równoległe lub szeregowe kanały dla kilku suwaków. Aktywacja jednej funkcji często zmienia ścieżkę zasilania dla pozostałych sekcji. Z kolei modele sekcyjne buduje się z oddzielnych żeliwnych plastrów skręcanych mocnymi szpilkami. Pozwala to na niezależne konfigurowanie wewnętrznych dróg przepływu dla każdego podłączonego odbiornika. Jako dystrybutor komponentów przemysłowych w firmie Insotec, dopasowujemy budowę rozdzielaczy do specyficznych wymagań ciągów technologicznych. Obserwujemy, że budowa modułowa znacznie ułatwia późniejszą modyfikację maszyny. W obu wariantach konstrukcyjnych kluczowa pozostaje precyzyjna analiza drogi oleju w stanie spoczynku układu.

Zrozumienie faktycznego trybu pracy maszyny przemysłowej wymaga odejścia od samej definicji podzespołów. Prawidłowa diagnostyka układu zawsze zaczyna się od prześledzenia obiegu cieczy w pozycji środkowej oraz w ułamkach sekund podczas przełączania suwaków. Sposób połączenia wewnętrznych kanałów jasno określa, czy system odpoczywa mechanicznie, czy też stale gromadzi energię gotową do natychmiastowego wykorzystania. Rozpoznanie fizycznych relacji między linią zasilającą, powrotem a portami odbiorników wyjaśnia ostatecznie, dlaczego pozostawienie dźwigni sterującej w położeniu spoczynkowym rzadko oznacza całkowite zatrzymanie zjawisk hydraulicznych w maszynie.
