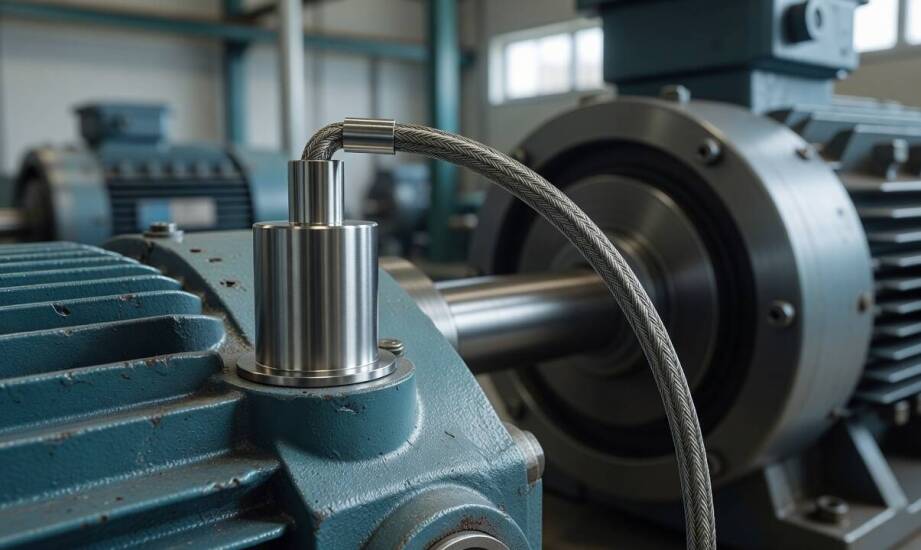

Jak jeden czujnik drgań radzi sobie przy stałych obrotach, a inny przy zmiennych

Czujnik drgań dobrany wyłącznie pod stałe obroty silnika wentylatora przemysłowego przestaje wykrywać narastające uszkodzenia mechaniczne, gdy maszyna zaczyna pracować w szerokim zakresie prędkości. Wprowadzenie falowników do układów napędowych sprawia, że charakterystyka wibracyjna obiektu ulega nieustannym zmianom. W takiej sytuacji prosty sygnał staje się trudny do jednoznacznej interpretacji, a generowane dotychczas trendy tracą swoją diagnostyczną wiarygodność. Odpowiednie dopasowanie aparatury pomiarowej musi uwzględniać nie tylko specyficzne warunki pracy całego układu, ale także rodzaj analizy oczekiwanej przez użytkownika systemu. Zrozumienie różnic między pomiarem wąskopasmowym a monitorowaniem szerokopasmowym pozwala uniknąć błędów w ocenie stanu technicznego parku maszynowego.

Parametry sygnału i charakter uszkodzenia

Pasmo przenoszenia, czułość oraz zakres dynamiczny bezpośrednio decydują o tym, czy wibracje przy minimalnych i maksymalnych obrotach pozostaną prawidłowo zarejestrowane przez aparaturę. Przetwornik o wąskim paśmie z powodzeniem wyłapuje podstawową harmoniczną przy stałych obrotach wału, co w zupełności wystarcza do oceny ogólnego niewyważenia prostej pompy. Praca przy zmiennych prędkościach wymusza jednak objęcie ciągłym pomiarem wyższych harmonicznych oraz częstotliwości rezonansowych układu napędowego. Czułość elementu pomiarowego wpływa na zdolność fizycznego wychwytywania małych amplitud przy bardzo niskich prędkościach, podczas gdy odpowiedni zakres dynamiczny zapobiega przesterowaniu sygnału przy nagłych skokach wibracji.

Charakter rozwijającego się uszkodzenia oraz specyficzna konstrukcja maszyny determinują dobór optymalnej metody pomiarowej. Zwykły monitoring stanu technicznego pozwala sprawnie wychwycić podwyższony poziom drgań w urządzeniach pracujących pod stałym obciążeniem. Diagnostyka szczegółowa uszkodzeń łożysk tocznych czy mikropęknięć łopat wirników w sprzęcie o zmiennych obrotach wymaga zastosowania bardzo szerokiego pasma i analizy widma częstotliwościowego FFT. To w tym miejscu istotną rolę odgrywają odpowiednio skalibrowane przemysłowe czujniki drgań, które przekazują nienaruszony sygnał do dalszej obróbki matematycznej. Rejestracja pełnego obrazu kinematycznego maszyny eliminuje ryzyko przeoczenia wczesnych stadiów zatarcia łożyska.

Typy przetworników i warunki stabilnego pomiaru

Fizyczna konstrukcja elementu pomiarowego ściśle rzutuje na jego praktyczną przydatność w konkretnym scenariuszu przemysłowym. Klasyczne elementy piezoelektryczne charakteryzują się bardzo szerokim pasmem przenoszenia, osiągającym wartości od 1 Hz do ponad 12 kHz, co umożliwia precyzyjną diagnostykę przy dynamicznie fluktuujących obrotach. Układy te wykazują wysoką odporność na skrajne środowisko pracy, funkcjonując stabilnie w przedziałach od -200 do nawet +600°C. Technologie typu MEMS sprawdzają się z kolei w monitorowaniu niskich częstotliwości i śledzeniu powolnych trendów, choć ich użyteczne pasmo pozostaje wyraźnie węższe. Przemysłową integrację ułatwia standardowe wyjście prądowe 4-20 mA, które dostarcza znormalizowany i uśredniony poziom wibracji odporny na zakłócenia elektromagnetyczne wzdłuż długich tras kablowych. Taki format danych trafia wprost do wejść analogowych sterowników PLC, omijając konieczność skomplikowanego przetwarzania surowego sygnału napięciowego.

Poprawność uzyskiwanych odczytów zależy w równym stopniu od fizycznego montażu, izolacji od szumów otoczenia oraz masy samej głowicy pomiarowej. Błędne mocowanie magnetyczne lub zastosowanie miękkich podkładek wprowadza do obwodu sztuczne rezonanse, które zniekształcają obraz pracy maszyny. Zbyt ciężki przetwornik obciąża fizycznie badany komponent, co zakłamuje wyniki generowane w górnym rejestrze częstotliwościowym. Trudne warunki panujące w halach produkcyjnych zmuszają inżynierów do stosowania wbudowanych wzmacniaczy ładunku oraz grubego ekranowania splotów przewodów. Kompletny sprzęt pomiarowy oraz usługi z zakresu wibroakustyki zapewnia krakowska spółka EC TEST SYSTEMS, współpracująca między innymi z przemysłem motoryzacyjnym, lotniczym i zbrojeniowym. Specjalistyczna wiedza inżynierska pozwala na precyzyjne dopasowanie parametrów akwizycji danych do profilu kinematycznego dowolnego napędu.

Właściwa selekcja aparatury wibroakustycznej zależy od precyzyjnego skrzyżowania parametrów ruchowych diagnozowanego urządzenia, poziomu szumów otoczenia oraz formatu przetwarzanych danych. Płynna regulacja prędkości obrotowej wymusza odejście od najprostszych pomiarów sumarycznych na rzecz pogłębionej analizy widmowej realizowanej przez układy piezoelektryczne. Pełna świadomość ograniczeń fizycznych poszczególnych technologii, wpływu gradientów temperatury i zasad sztywnego montażu pozwala zbudować godny zaufania system predykcyjnego utrzymania ruchu. Wdrożenie dopasowanych technicznie sensorów gwarantuje pozyskanie rzetelnego sygnału pomiarowego, co stanowi fundament do planowania bezpiecznych i ekonomicznych przerw remontowych w nowoczesnych zakładach produkcyjnych.
