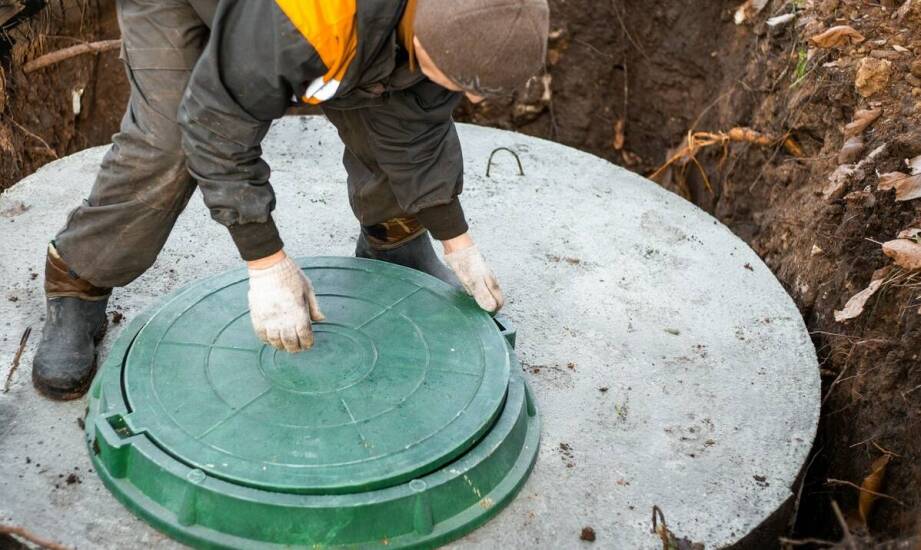

Regulacja wysokości pokrywy włazu podczas montażu — kiedy drobny błąd utrudnia eksploatację instalacji

Nawet niewielki błąd podczas osadzania elementów infrastruktury wodno-kanalizacyjnej potrafi skomplikować późniejszą eksploatację obiektu. Kiedy modernizuje się przepompownię ścieków w zakładzie przemysłowym, różnica rzędu zaledwie kilku milimetrów między stalową ramą a nawierzchnią natychmiast ujawnia braki w precyzji wykonania. Wystający element na ciągach komunikacyjnych systematycznie zbiera zanieczyszczenia i utrudnia ruch ciężkich pojazdów serwisowych czy wózków widłowych. Z kolei zbyt głębokie osadzenie prowadzi do niebezpiecznego gromadzenia się wody opadowej, która degraduje otoczenie. Ten techniczny detal wymusza rygorystyczne trzymanie się wytycznych już na etapie wylewania fundamentów pod obudowę. Właściwe pozycjonowanie osłon zapobiega szybkiemu uszkodzeniu nawierzchni asfaltowej oraz minimalizuje ryzyko potknięć personelu na terenie fabryki.
Ustalanie docelowej wysokości ramy względem nawierzchni
Zanim obudowa studni lub podziemnego zbiornika zostanie ostatecznie zamknięta, konieczne jest wyznaczenie precyzyjnego poziomu montażu. Podstawę dla tych wyliczeń stanowi norma PN-EN 124, określająca rygorystyczne wymagania konstrukcyjne dla zwieńczeń studzienek, oraz wytyczne PN-EN 476 dla całych systemów kanalizacyjnych. Konstrukcja musi spocząć idealnie poziomo, a ekipy montażowe wykorzystują do tego celu niwelatory optyczne oraz twarde podkładki regulacyjne. Prawidłowo przeprowadzony pomiar zakłada, że maksymalna odchyłka od rzędnej projektowej nie przekroczy 2-3 mm. Takie zachowanie tolerancji pozwala uniknąć destrukcyjnych uderzeń kół pojazdów, które z czasem mogłyby naruszyć strukturę betonu.
Podczas wyznaczania płaszczyzny należy bezwzględnie uwzględnić grubość wszystkich przyszłych warstw wykończeniowych. Dotyczy to wylewek betonowych, ścieralnych warstw masy bitumicznej czy grubopowłokowych żywic nakładanych w halach produkcyjnych. Sama nawierzchnia stanowi zaledwie część zmiennych. Intensywna eksploatacja oraz dynamiczne obciążenia placów manewrowych sprawiają, że grunt wokół infrastruktury nieustannie pracuje. Naturalne osiadanie podłoża wymusza na inżynierach pozostawienie technicznego marginesu regulacji w przedziale 10-20 mm. Wykorzystuje się w tym celu polimerowe pierścienie adaptacyjne lub specjalistyczne zaprawy montażowe o wysokiej wczesnej wytrzymałości. W dużych zakładach przemysłowych, dla których systemy wodno-kanalizacyjne projektuje i prefabrykuje spółka Hubeny - ECO, zmiany poziomu terenu potrafią po kilku latach sięgnąć paru centymetrów. Zaplanowanie odpowiedniego zapasu ułatwia późniejsze podniesienie ramy bez konieczności kosztownego rozkuwania posadzki.
Stabilność i uszczelnienie konstrukcji w środowisku przemysłowym
Utrzymanie ustalonej płaszczyzny zależy w głównej mierze od wybranej metody mocowania mechanicznego. Kiedy na studni montowana jest pokrywa do włazu, kluczowym zadaniem staje się trwałe zakotwienie ramy przy pomocy wklejanych prętów ze stali A4. Osadza się je w nawierconych otworach peryferyjnych, używając najczęściej iniekcyjnych żywic winyloestrowych. Takie połączenie gwarantuje wymaganą odporność na wibracje przenoszone z pracujących maszyn oraz przejeżdżających samochodów ciężarowych. Zastosowanie wysokiej klasy stali nierdzewnej zabezpiecza spoiny i punkty mocowań przed szybką korozją w agresywnym środowisku chemicznym charakterystycznym dla przemysłowych oczyszczalni.
Równie istotne pozostaje hermetyczne uszczelnienie przestrzeni między kołnierzem a samym elementem ruchomym. Skuteczną barierę dla cieczy osiąga się poprzez umieszczenie wyprofilowanej uszczelki gumowej w gnieździe ramy i mocny docisk mechaniczny z wykorzystaniem śrub. Odpowiednio ryglowana konstrukcja skutecznie zapobiega niekontrolowanemu wnikaniu wód gruntowych oraz powstrzymuje wydobywanie się trujących gazów kanałowych na teren zakładu. Równomierne rozłożenie nacisku ułatwiają dedykowane kołnierze ścienne przeznaczone do bezpośredniego zabetonowania. W nowoczesnych instalacjach fabrycznych często stosuje się powiększone otwory rewizyjne, których wymiary osiągają 800x800 mm lub 1000x1000 mm. Szerokie światło wejścia pozwala pracownikom na swobodny dostęp i opuszczanie sprzętu diagnostycznego bez demontowania masywnej ramki zbrojeniowej.
Niestaranne ustawienie parametrów wysokościowych szybko i dotkliwie odbija się na codziennej funkcjonalności obiektu inżynieryjnego. Brak pełnego podparcia kołnierza prowadzi do nierównomiernego rozkładania sił, co objawia się zapadaniem części struktury pod wpływem ruchu kołowego na placu. Zmiana geometrii klina szybko blokuje zawiasy, całkowicie uniemożliwiając technikom przeprowadzenie okresowych inspekcji podziemnych rurociągów. W rozbudowanych instalacjach każda mechaniczna niestabilność skutkuje postępującą nieszczelnością, która grozi zanieczyszczeniem kluczowych pomp i zaworów strumieniem piasku z powierzchni. Kiedy zaobserwowane osiadanie krawędzi przekroczy krytyczną wartość 5 mm, pracownicy służb utrzymania ruchu muszą podjąć decyzję o rozkuciu przylegającego pasa drogowego i dołożeniu kolejnych elementów wyrównawczych.
